Установка контроля давления в шинах RDC. Опция S2VBA

Приветствую вас друзья!

Тема сегодняшней статьи: наши руки не для скуки или как занять себя на все выходные?

Правильно! Сначала на предыдущей неделе почитать DRIVE2, например вот этого товарища или вот этого. Потом с грустью понять, что машина, на которой ездишь, вроде бы и в хорошей комплектации, но там еще все же не хватает таких мелочей, как:

— Контроль давления в шинах RDC
— Летних М дисков на 20′
— Адаптивных LED фар
— Контроль мертвых зон
— M тормозов
— Ночного видения
— 360° обзора камер
— Адаптивного круиз контроля
— М Кресел с мониторами сзади и видеосистемой

и слегка офигеть. Но только слегка. Потом сильно приуныть. Потом еще раз пройтись по списку и понять что кое-что все таки можно начать делать малой кровью. Потом с веселой улыбкой дебила бежать за кредиткой и заказывать в онлайн магазине нужные детали. Нет, сначала бежать в гараж отдирать диффузор (как это делается смотрим здесь), чтобы убедиться, что там действительно пусто и придется снова вооружиться отверткой, паяльником и ноутбуком.

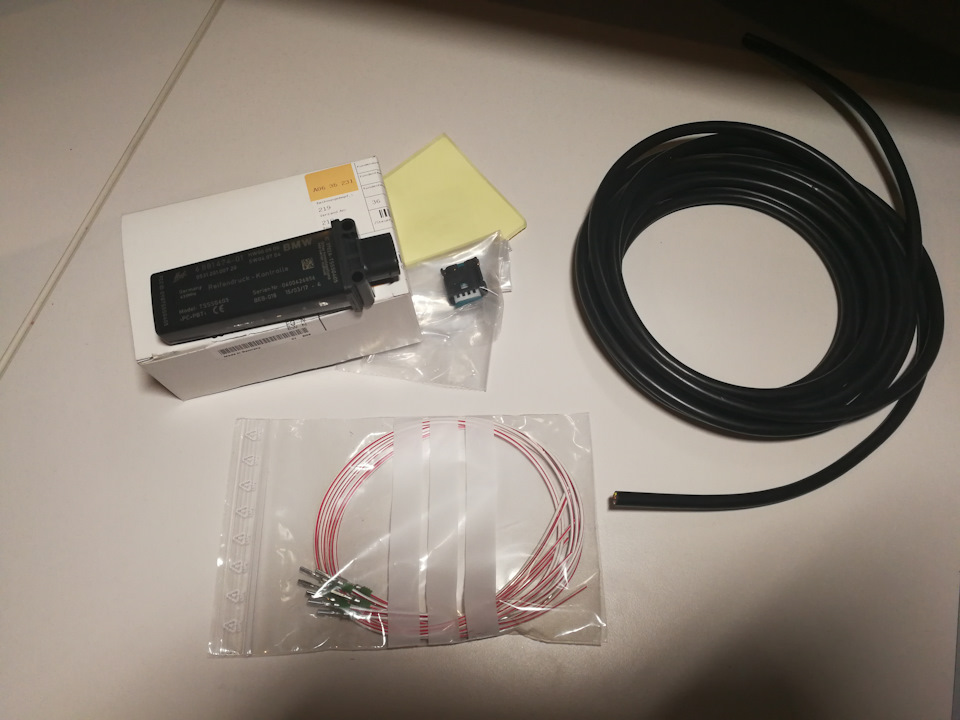

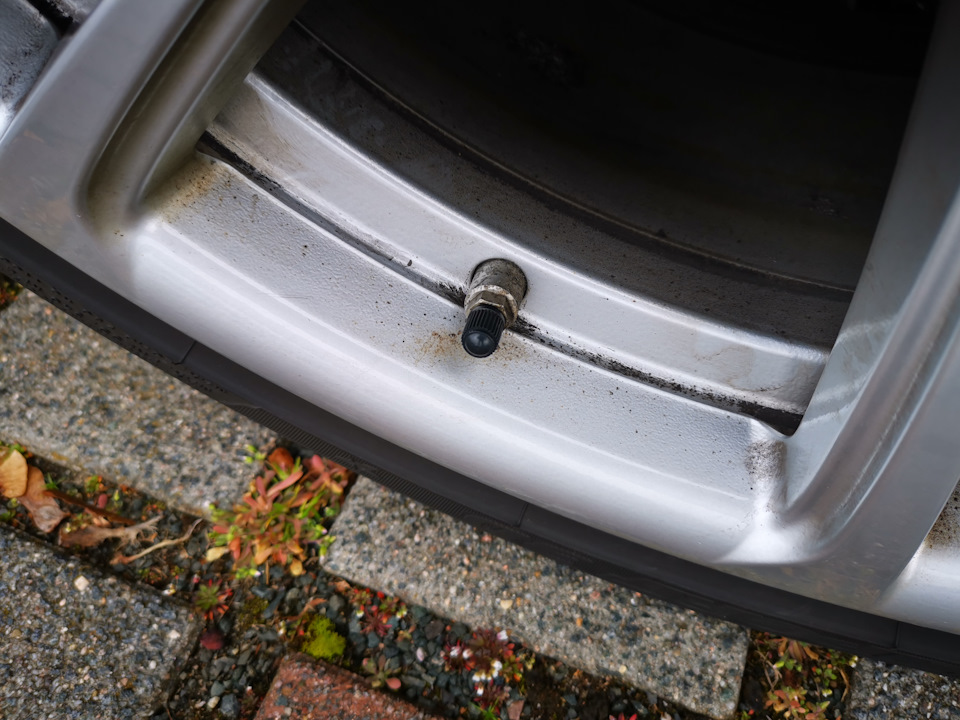

В общем, как вы уже догадались я решил дооборудовать машину контролем давления шин, благо датчики в колесах зимних уже стояли. Сразу же были заказаны несколько деталей и я с нетерпением стал ждать следующих выходных.

BMW Steuergerät RDC 36106881474 1шт. 239,86 €
BMW Buchsenkontakt 61130006665 4шт. 8,80 €
BMW Universal-Buchsengehäuse uncodiert 61138365356 1шт. 2,63 €
Кабель 4х жильный 2м 1шт. 10,00€

Как писали выше упомянутые авторы операция довольно несложная, надо всего лишь подсоеденить 4 кабеля к устройству с одной стороны и к машине с другой стороны. Потом все это дело запрограммировать. Вот даже картинка есть, как это делается.

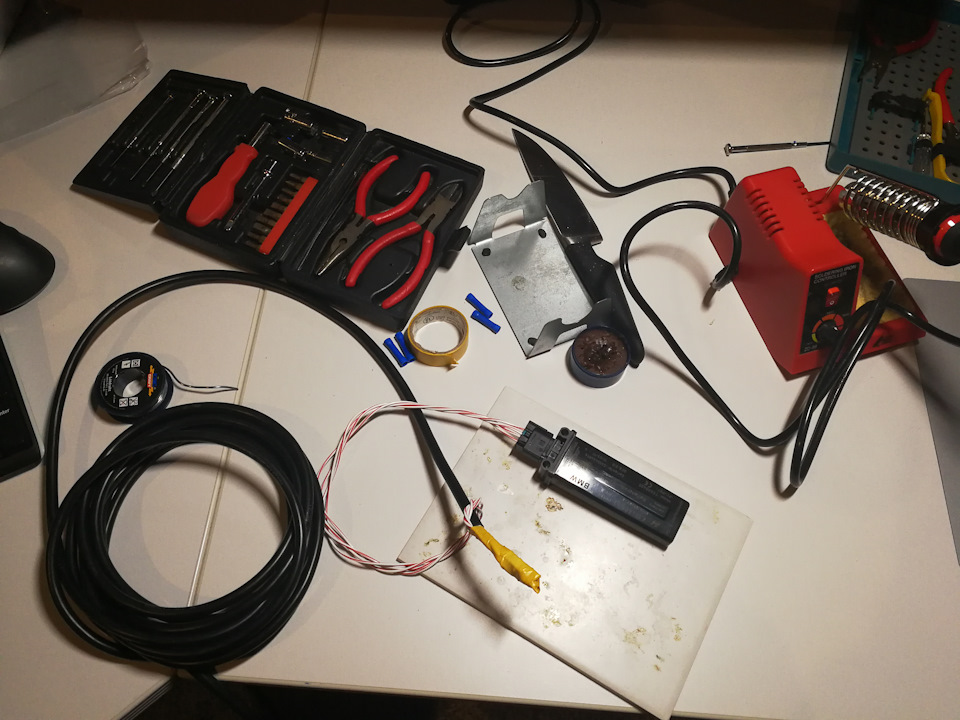

В реальности все оказалось чуть сложнее, т.к. постоянно вылазили всякие мелкие факапы. Но обо всем по порядку. На неделе пришли детали и я расчехлил паяльник. Управился за полчаса.

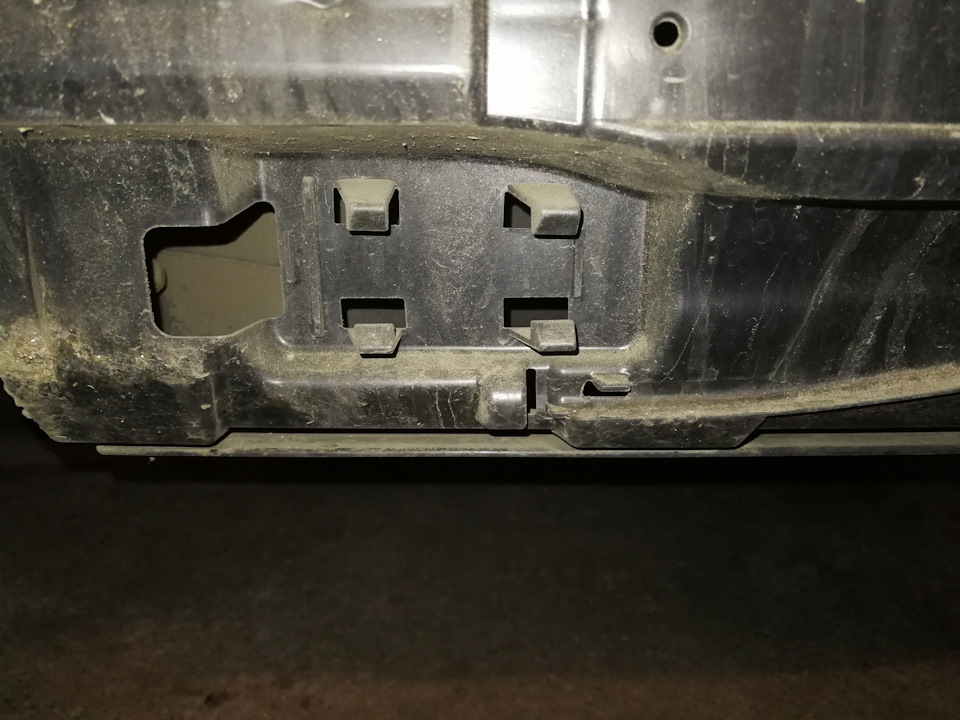

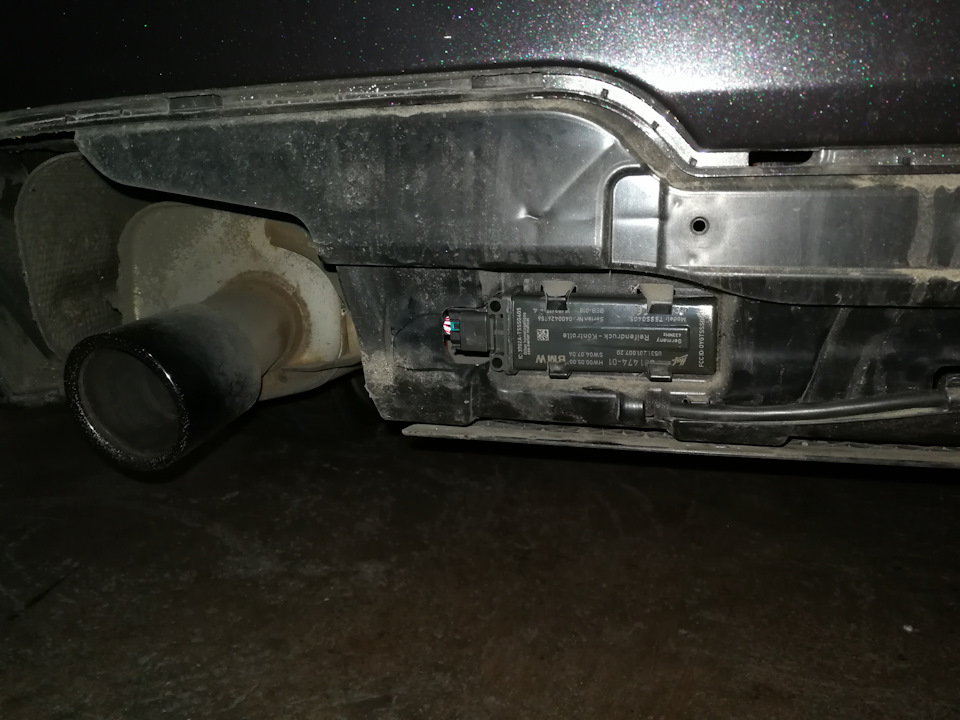

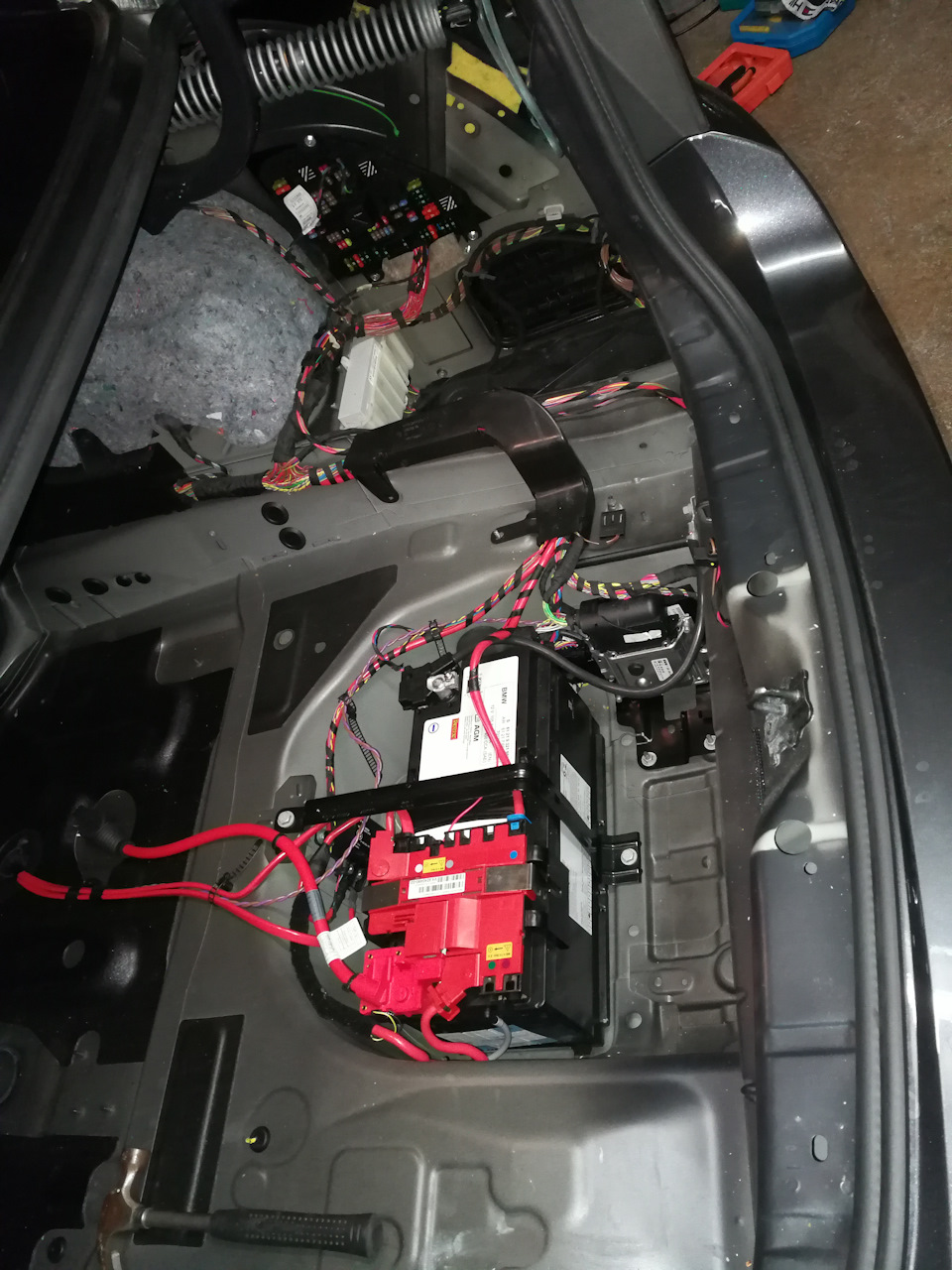

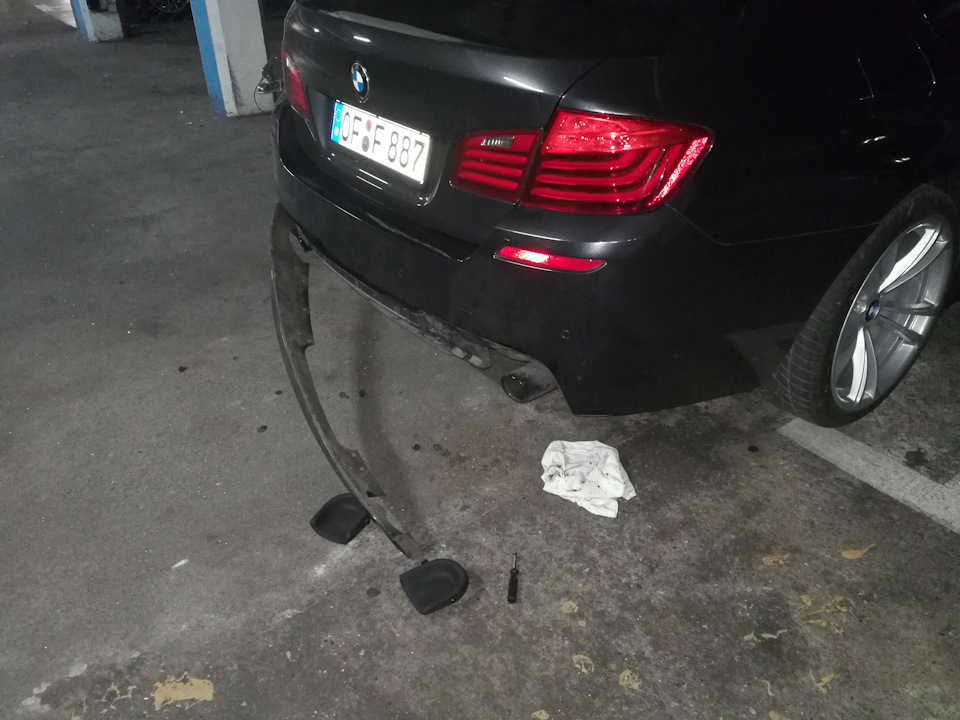

Трудная часть началасть тогда, когда стал разбирать обшивку и бампер. Пришлось изрядно попотеть и просверлить в кузове дырку внутри, чтобы проложить проводку.

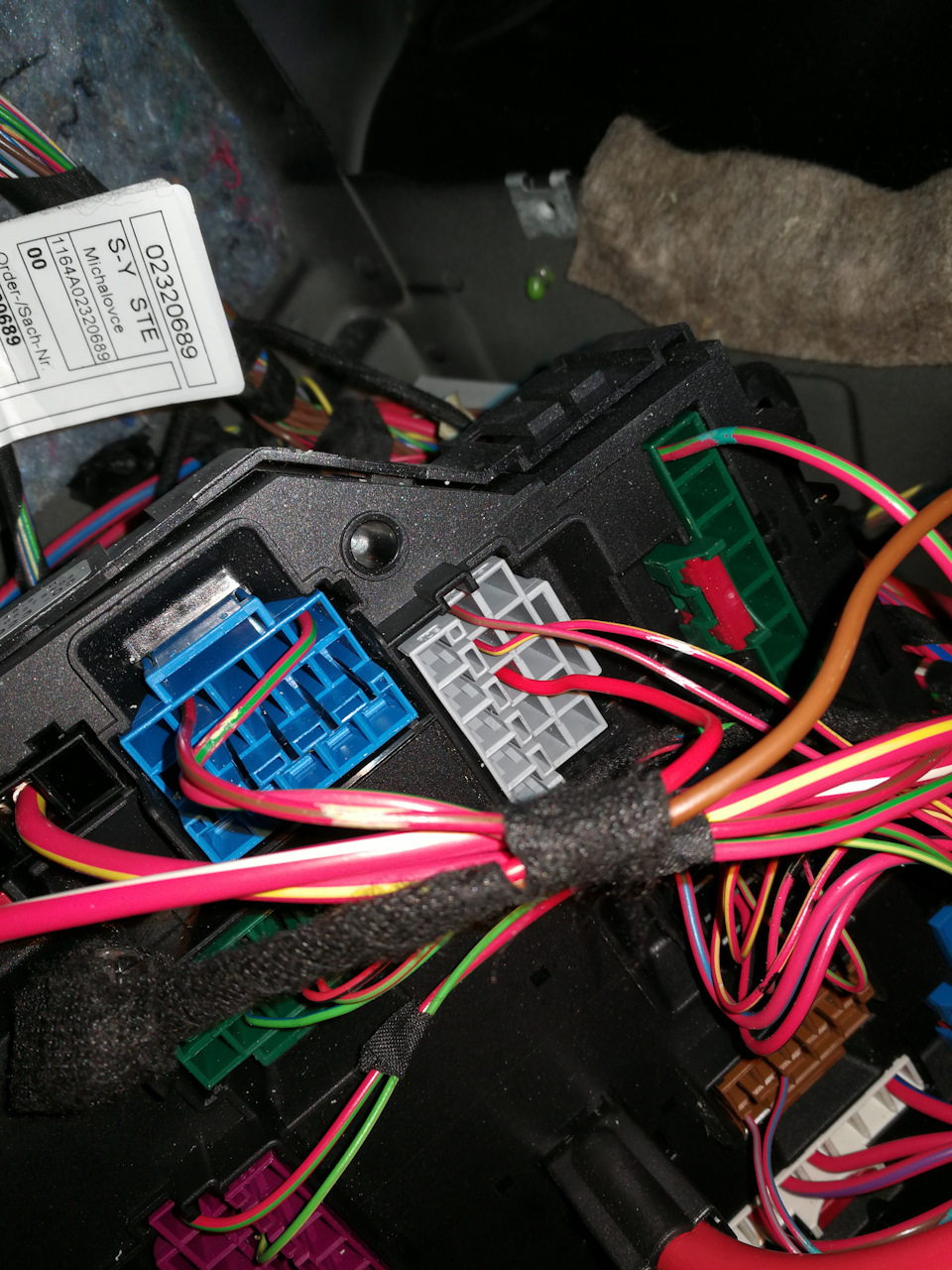

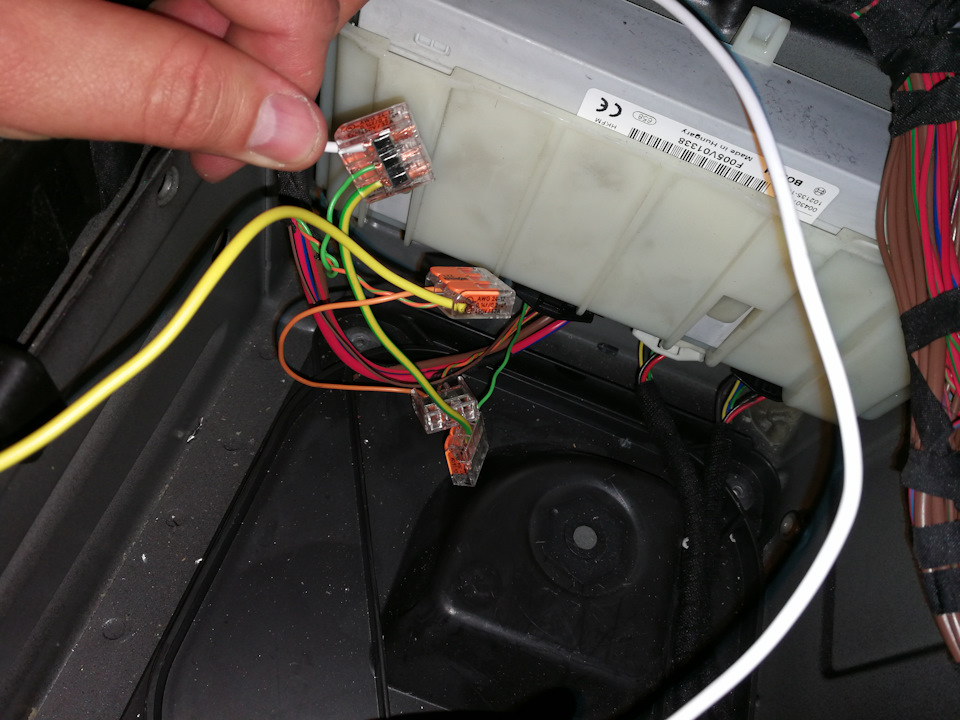

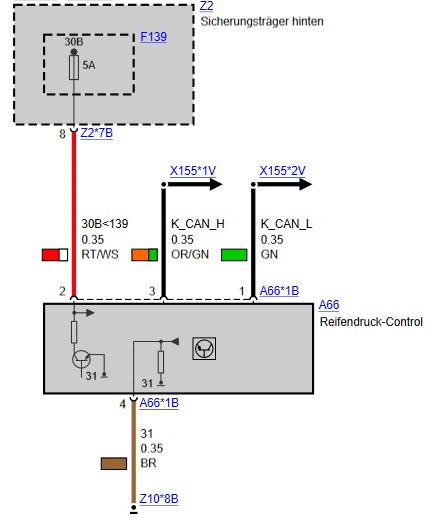

Затем начался процесс подключения. Минус я нашел довольно быстро. Это коричневый провод на любом из гребешков. CAN шина тоже довольно легко распознается, это оранжевый и зелено-оранжевый проводки, которые ведут, например, к замку открытия двери. А он находится справа от батареи в багажнике.

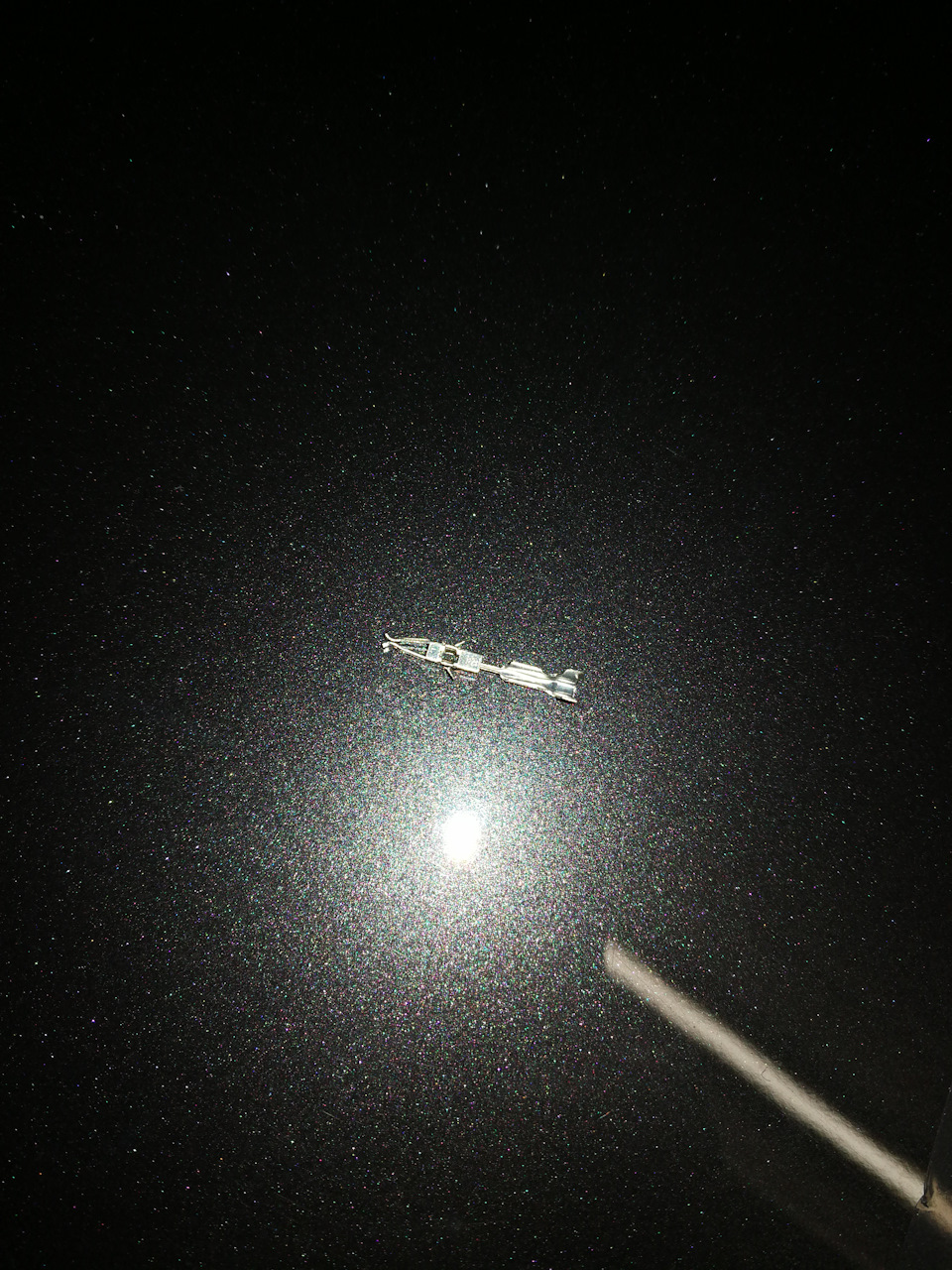

С плюсом все было немного сложнее, т.к. место F139 я нашел, а вот как туда провод вставить нет. Уже было отчаялся, но вспомнил, что в свое время копался с Альфой Ромео и покупал таких маленьких крокодильчиков. Бегом в подвал и вуаля!

Нашел как закрепить провод в панели для предохранителей. Её надо просто открутить и вставить провод нужную дырку, предварительно прикрепив крокодильчика. Плавкая вставка уже там была.

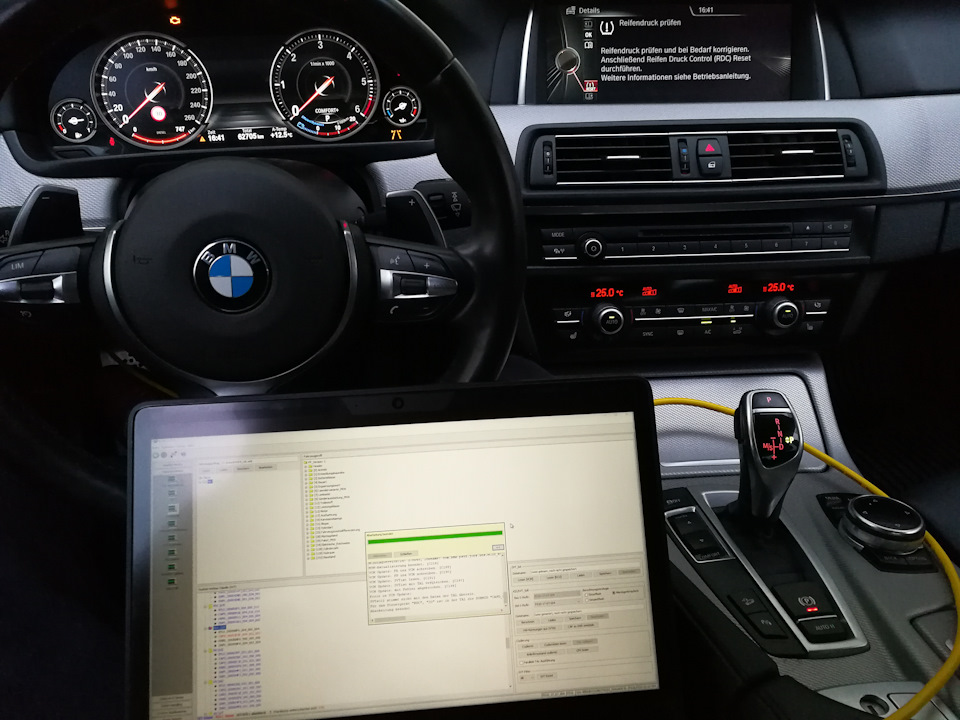

После этого бегом включать зажигание. И что мы видим, выпадает ошибка, что не работает система контроля шин! Ура, значит устройство определилось, надо теперь его запрограммировать. Как это сделать можно посмотреть тут.

Если нет CAFD файла при инсталяции, то его можно добавить самому.

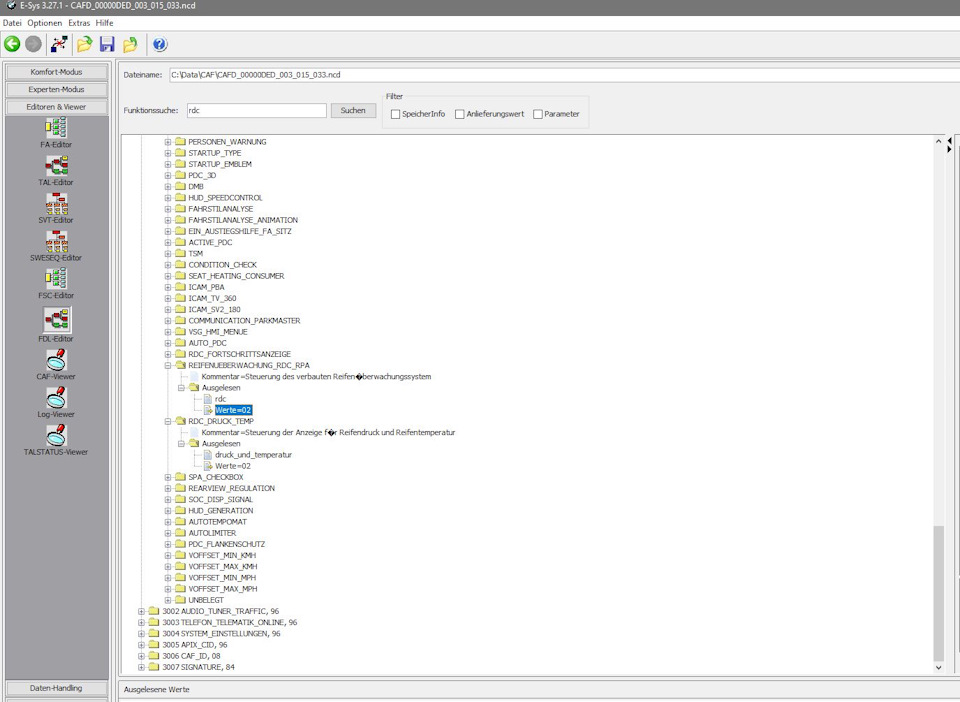

В общем устройство нашлось, я добавил к нему CAFD и пришил его. Затем сконфигурировал несколько настроек в NU_NBT, это навигатор и вуаля! Все готово.

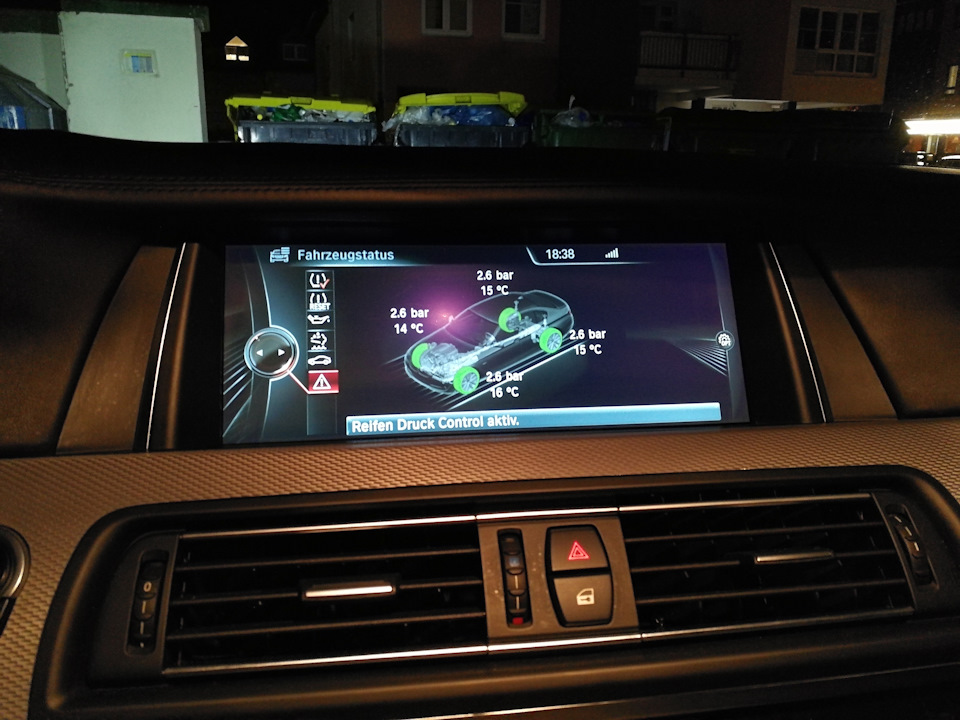

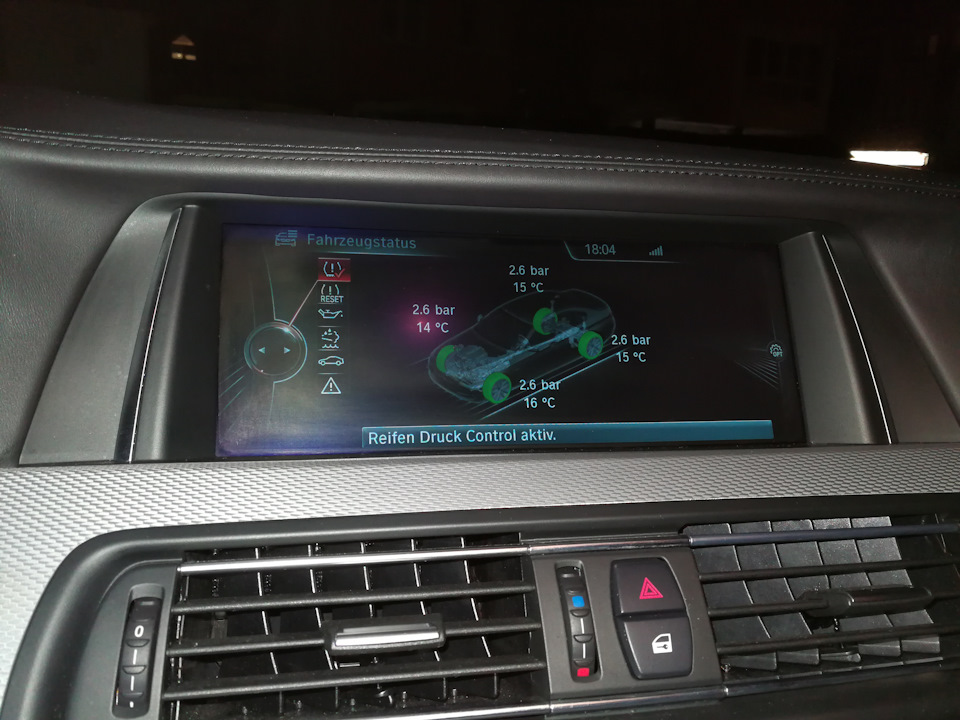

Немного поездил, чтобы система определилась, это заняло минут 15, так что терпение, только терпение и все, теперь температура и давление показываются!

Заодно скачал последнюю версию PsdZData 63.1 отсюда и проапдейтил блоки. Проапдейтилась только приборка KOMBI, да пару конфигураций остальных устройств.

Вот так и закончились выходные. Усталый, но довольный я пошёл спать!

Напоследок вопрос к уважаемым читателям, а чтобы вы поставили следующим из списка опций? Я склоняюсь к М тормозам и 20м дискам на лето. А вы?

Источник

Датчик давления в шинах: как работает и зачем нужен

Датчики – технические устройства, преобразующие снимаемую информацию (давление) в электрический сигнал. Это конструкционно обособленная часть измерительной системы машины.

Зачем нужны датчики давления в шинах

Исследования, проведенные в Америке и Европе, показали, что многие автовладельцы не проверяют шины непосредственно перед эксплуатацией авто, что приводит к повышению опасности на дорогах. А 40% владельцев автомобилей интересуются этим не чаще раза в год.

Tyre pressure monitoring system – система контроля давления в шинах и предупреждения водителей. Она информирует о несоответствии показаний приборов с установленным значением датчиков. При несоответствии давления определенным показателям на пульте загорается звуковой и/или световой сигнал.

Следует отметить, что давление не соответствующее норме, приводит к повышенной опасности, увеличивает расход горючего и оказывает существенное влияние на степень и быстроту износа шин.

Как работает датчик давления в шинах

Принцип работы этих приборов одинаков для всех видов устройств. Рассмотрим, как данные о состоянии шин попадают на пульт управления:

• На колесо закрепляется контроллер, который собирает и регистрирует данные о давлении и других параметрах.
• Датчик передает полученные данные с частотой 2 – 3 секунды трансиверу. Передача показаний контроллера осуществляется через Bluetooth.
• Программа обрабатывает пришедшую информацию и сравнивает полученные значения с имеющимися допусками. Если совокупность показателей превышает предельные для нормальной работы шин значения, то программа сигнализирует об этом водителю. Аналогичным образом обрабатывают данные о пониженных значениях давления.
• Сигналы на разных устройствах могут быть звуковыми и/или световыми.
• Предельные значения рабочих параметров можно задавать самостоятельно. Производитель, как правило, допускает регулировку устройства в пределах от 1,7 до 3,2 бара.
• Некоторые системы имеют возможность информировать владельца устройства, подавая сообщения на смартфон.

Теперь разберемся, каким образом эти измерительные устройства рассчитывают давление. Как правило, датчик сравнивает угловое вращение отдельно взятых колес. По угловой скорости можно вычислить расстояния, которые колеса проходят за одно полное вращение. Не трудно определить, что при разном давлении изменяется и наружный диаметр колеса. Это изменение настолько мало, что не видно невооруженным глазом. А датчик фиксирует даже небольшую разницу. Именно это несоответствие и регистрирует система.

Датчик давления в шинах Mazda MX-5

Если датчики реагируют даже на небольшое изменение окружности колеса, то будет не лишним выяснить, по каким механическим причинам они могут изменяться, чтобы исключить неверное толкование сигналов системы:

• Слишком маленькое давление в шинах.
• Была произведена замена колеса на отличающиеся по форме, размеру шины, протекторы и т.д.
• Аналогичным образом действует на систему и установка запасного колеса, которое чаще всего имеет отличный от основных колес диск и другие нестыковки.
• Шины повреждены.
• Нагрузка на автомобиль распределена неравномерно, вследствие чего он перегружен на какую-нибудь из сторон.
• Колеса одной из осей перегружены. Такое бывает, при прохождении машиной спуска или подъема, буксировке прицепа.
• На автомобиль установлены цепи, создающие противоскользящий эффект.

Возможные неисправности и их признаки

Рассмотрим основные причины, когда система может подавать сигналы о недостаточном давлении:

• после смены колес;
• при смене их взаимного расположения (взаимной перестановке).

Если после таких манипуляций система подает сигналы о разбалансировке давлений, то надо сбросить настройки и вернуться к базовой установке. Контрольный сигнал может гореть и после переустановки базовых настроек. Рассмотрим характерные случаи данных неисправностей:

1. Горение контрольной лампы сигнализирует о сильной разности давлений. То есть, показатель давления хотя бы в одном из колес не соответствует настроенным значениям.
2. Мигание индикатора означает выход из строя системы. Для избавления от ошибки придется прибегнуть к помощи сервисного центра.
3. Горение индикатора во время спортивного вождения, движения по скользкой, грунтовой дороге не считается неисправностью, если при устранении причин, вызывающих ошибку, сигнальный индикатор гаснет.

Каковы ваши действия после сигнала о неудовлетворительном давлении? Прежде всего, надо руководствоваться тем, что система исправна и индикатор свидетельствует о реальных недостатках ходовой части автомобиля. Поэтому следует сразу понизить скорость, не используя резких торможений и стремительного вращения руля. Затем следует остановиться и произвести проверку целостности шин и измерить давление.

Датчик давления в шинах Toyota

Но не следует бездумно доверяться системе проверки давления. Так, если колеса равномерно теряют давление, система не будет подавать аварийный сигнал. Точно так же не сможет она среагировать на слишком быстрое падение давления. Такое случается при резком разрушении колеса. Это связано с особенностью определения и подсчета отклонений. Для их правильной диагностики машине требуется совершить небольшой пробег – только в этом случае программа выдает сигнал несоответствия.

Кроме того, базовую установку следует обновлять регулярно через каждые 10000 км пробега или один раз в год, чтобы исключить погрешности и ошибки системы.

Как установить и настроить датчик

Установка датчиков давления – новое веяние в тюнинге авто. В результате автомобиль получает полезную опцию, позволяющую максимально минимизировать риски опасных ситуаций. Кроме того, низкое давление способствует быстрому выведению из строя самой резины. Датчик давления поможет снизить аварийность и сохранить ресурс колесной резины.

Датчики давления, особенно если выбор пал на небольшие простейшие устройства, не требующие дополнительного оборудования, можно установить самостоятельно. Многие иномарки комплектуются ими в обязательном порядке. Но пока это явление не массовое. Установить их нетрудно, для этого следует разобраться в их разновидностях и способах функционирования.

Варианты датчиков, предлагаемые к продаже в отечественных автомагазинах

1. Внешние датчики – приборчики, которые монтируются вместо золотников. Принцип их действия – блокирование воздуха в шине. Многие устройства, предлагаемые для приобретения, показывают изменения давления в шинах из-за естественных колебаний. Их отличительной особенностью является изменение цвета при изменении давления. Существенный недостаток устройств – плохая защищенность от механических повреждений и вандалов – скрутить датчик не составит особого труда, и сделать это можно руками.
2. Внутренние датчики более надежные, так как полностью защищены от внешних воздействий. Находятся они в полости шины. Украсть их также невозможно – только вместе с колесом. Их существенным недостатком является высокая цена. Самое простенькое устройство может стоить до 5 – 7 тыс. руб., а приборчик с повышенным функционалом – до 8000.

Мы рассмотрели разновидности устройств по способу крепления. Не лишним будет разобраться и с вариантами приборов, различающихся по способу определения давления. Все устройства можно разбить на несколько групп. Начнем с простейших:

1. Механические. Самые простые и дешевые. Конечно, они выпускаются только для наружного крепления и стоят в пределах 1000 руб./комплект. Это простейшие устройства, принцип действия которых основан на смещении колпачка под давлением воздуха в шинах из зоны нормального давления (зеленой) в зону пониженного (красную). Они не оснащены чипами и предавать информацию на пульт управления не могут. Мониторить их работу можно только визуально.
2. Более сложные технически и удобные эксплуатационно – электронные. Такие устройства уже снабжены чипами, способными передавать информацию на простой электронный дисплей, имеющий только две позиции: зеленую — все в порядке, и красную – проверьте колеса.
3. Еще более сложные и дорогие с огромным функционалом – внутренние электронные. Состоят из нескольких частей: внутренней – монтирующейся в колеса и внешней – мини-компьютера. Он собирает информацию со всех датчиков, анализирует и показывает температуры колес, скорости их вращения и пр.
4. Самые сложные, передающие всю информацию с помощью особого ПО прямо на смартфон владельцу.

Датчик давления в шинах Ford

Установка и настройка

1. Проще всего установить механические датчики, достаточно вкрутить их вместо штатных колпачков. Дополнительной настройки они не требуют.
2. Электронные устройства устанавливать сложнее по причине наличия блока управления, который может работать автономно или подсоединяется к прикуривателю. Для начала его переводят в режим обучения и далее действуют по прилагаемой к прибору инструкции. Как правило, датчики рекомендуют ставить по кругу с левого переднего колеса. После монтажа каждого датчика надо следить, чтобы он правильно отображался на дисплее. Иначе их следует переставить в соответствии с отображающимися параметрами.
3. Сложнее всего устанавливать внутренние датчики: для их монтажа понадобится шиномонтажный станок. Лучше, если установку проведут профессионалы. После монтажа не забудьте проверить правильность установки сосков датчиков. Для этого необходимо накачать колеса. Дополнительные настройки не потребуются, если снятие информации предполагается проводить с дисплея системы (он идет в комплекте). Можно подключить пульт к магнитоле – для этого надо скачать приложение и по инструкции провести обучение, спуская и накачивая по очереди все шины.

Как отключить датчики давления в шинах

Механические и наружные устройства отключаются путем удаления приборчиков. Полностью отключить систему TPMS без удаления датчиков невозможно. Существуют несколько простых способов сделать её бесполезной:

• физическое удаление индикаторов и отключение звукового сигнала;
• заклейка лампочки непрозрачным скотчем;
• для системы TPMS не подключенной к магнитоле, можно удалить пульт управления из авто или прекратить подачу питания;

Как проверить датчики давления в шинах

Проверку простейших устройств следует проводить простым сравниванием с эталонными показаниями манометра. В системе TPMS проверка проводится комплексно. Для этого на дисплее выбирается проверяемое колесо. Из него надо спустить воздух и снова накачать, контролируя на дисплее всю информацию. Та же процедура проводится и для трех оставшихся колес.

После завершения проверки можно изменить основные настройки системы на более удобные: выбрать тип сигнала тревоги, единицы измерения, минимальные и максимальные значения давления и пр.

Как сбросить датчик давления в шинах

Для этого необходимо проделать последовательно следующие шаги:

• Проверить давление во всех шинах.
• При необходимости произвести подкачку или стравить лишний воздух до рекомендуемого производителем значения.
• Включить зажигание.
• При включенном зажигании нажать на клавишу «SET» и удерживать её в течение нескольких секунд, одновременно с удерживаемой клавишей должен загореться индикатор датчика давления.

При этом происходит сброс текущих настроек и запуск новой калибровки. В подтверждении полного обновления программы обслуживания система должна подать звуковой сигнал и отключить индикацию.

Из-за повышения числа дорожно-транспортных происшествий, происходящих по нерадивости автомобилистов, принято решение с 2008г. оснащать все машины, произведенные в США датчиками давления. Европейские производители последовали примеру Америки, приняв аналогичное постановление в 2014 году. Теперь все авто, выпущенные позднее, снабжаются системой TPMS.

Надо помнить, что наличие данных датчиков не снимает с водителя ответственности за небезопасную езду. Чтобы полностью предотвратить аварийные ситуации, возникающие по причине недостаточного объема шин, следует периодически проверять давление стандартным механическим способом.
